- Courbe Pure • Sculpture Autoportante
Escalier hélicoïdal sur mesure : dessiner le mouvement
L’hélice continue libère le centre de la pièce et organise le volume autour d’un puits de lumière spectaculaire. Une pièce maîtresse d’ingénierie et d’ébénisterie métallique.
- 02 • Cinétique & Espace
Une courbe qui organise le volume sans rupture
Dans un projet architectural contemporain, l’escalier hélicoïdal ne se contente pas de relier deux niveaux : il sculpte le vide environnant. Sa trajectoire circulaire fluide adoucit les angles des cloisons, crée un point focal naturel et guide le regard selon un mouvement ascendant gracieux.
Dépourvu d’angles vifs et de paliers intermédiaires cassants, il offre une transition continue où la lumière naturelle glisse le long des limons cintrés, instaurant une atmosphère sereine et magistrale.
Ligne Directrice
Rayonnement centrifuge et continuité tangentielle parfaits.
03 • Définition & Singularité
Qu’est-ce qu’un véritable escalier hélicoïdal ?

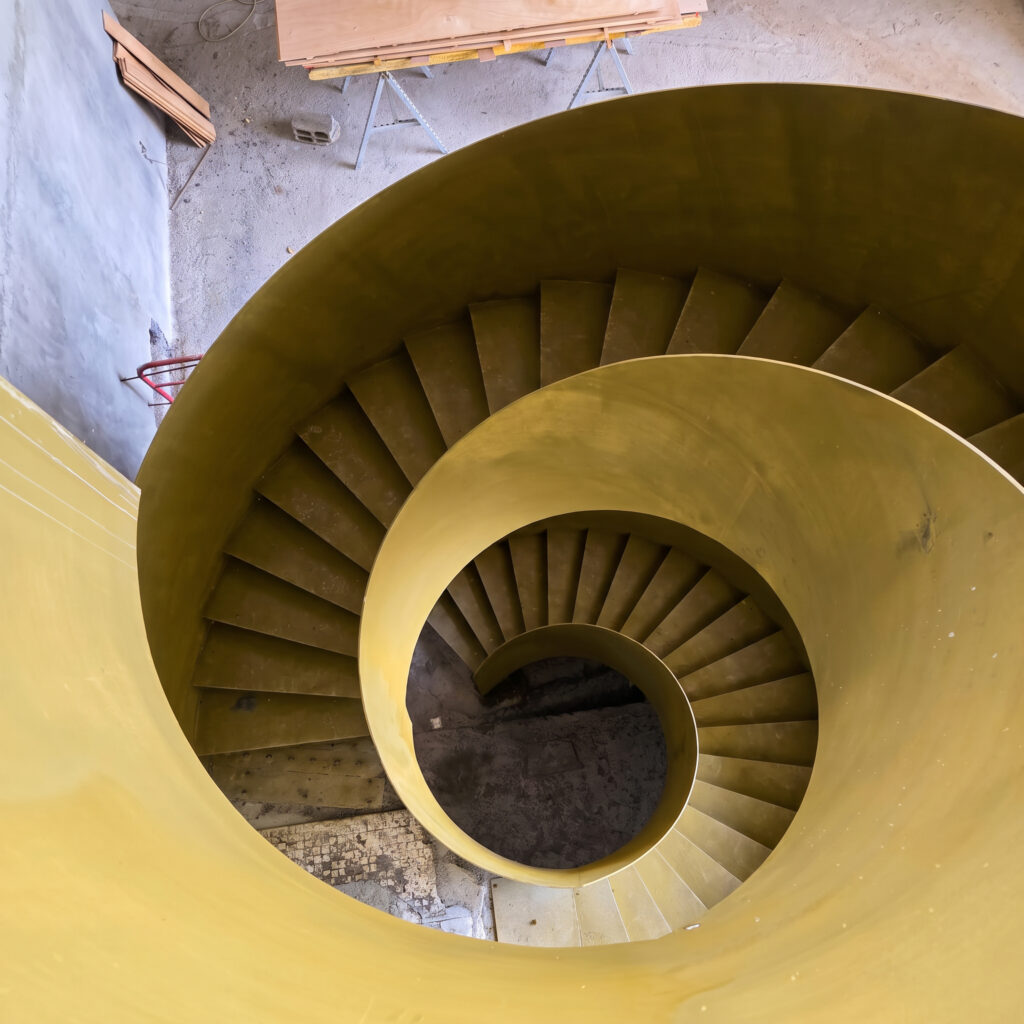

L’escalier hélicoïdal se caractérise par une double hélice spatiale : un limon intérieur cintré bordant un vide central lumineux et un limon extérieur épousant le rayon périphérique.
01. Le Vide Central Lumineux
Un puits de jour qui respire
Contrairement au colimaçon traditionnel articulé sur un tube plein, l’hélicoïdal ménage un oculus central de 40 à 100 cm. Cet espace ouvert laisse circuler le regard et la lumière verticale depuis les verrières supérieures jusqu’au rez-de-chaussée.
02. La Portance Débillardée
Le limon d’échiffre autoportant
La structure se comporte comme une poutre hélicoïdale travaillant simultanément en flexion, cisaillement et torsion. Elle ne nécessite aucun poteau intermédiaire et reporte l’intégralité de ses charges aux deux extrémités.
- 04 • Scénarios Spatiaux
Quand choisir la géométrie hélicoïdale ?
Cette volumétrie est particulièrement recommandée dans les typologies d’espaces où la mise en scène du volume et la liberté de circulation sont prioritaires.
Grands Volumes & Villas
Halls & Séjours Cathédrales
Dans les pièces de vie ouvertes de plus de 50 m², l’escalier hélicoïdal devient l’élément fondateur du décor sans jamais alourdir la perspective visuelle.
Hôtellerie & Showrooms
Signal Architectural Fort
Pour les espaces recevant du public, sa courbe généreuse offre une montée théâtrale et élégante adaptée aux déambulations des visiteurs.
Trémies Circulaires & Carrées
Optimisation Tangentielle
Il s’inscrit avec une aisance géométrique parfaite dans les trémies rondes ou carrées de 2,20 m à 3,00 m de diamètre.
06 • Intégration Plafond
La trémie : circularité ou géométrie contrastée
La trémie peut épouser la forme cylindrique exacte de l’escalier ou, à l’inverse, s’inscrire dans une ouverture carrée ou rectangulaire laissant respirer la spirale dans les écoinçons.
Trémie Circulaire Parfaite
Elle crée un dialogue de tangence pure entre le garde-corps d’étage et le limon d’arrivée. Les jeux périphériques sont réglés à 20 mm près pour garantir une finition impeccable.
Trémie Carrée ou Ouverte
Elle met en valeur la silhouette détachée de l’ouvrage. L’escalier devient un objet d’art posé dans l’espace, observable sous tous les angles sans effleurer les parois latérales.
07 • Franchissement Vertical

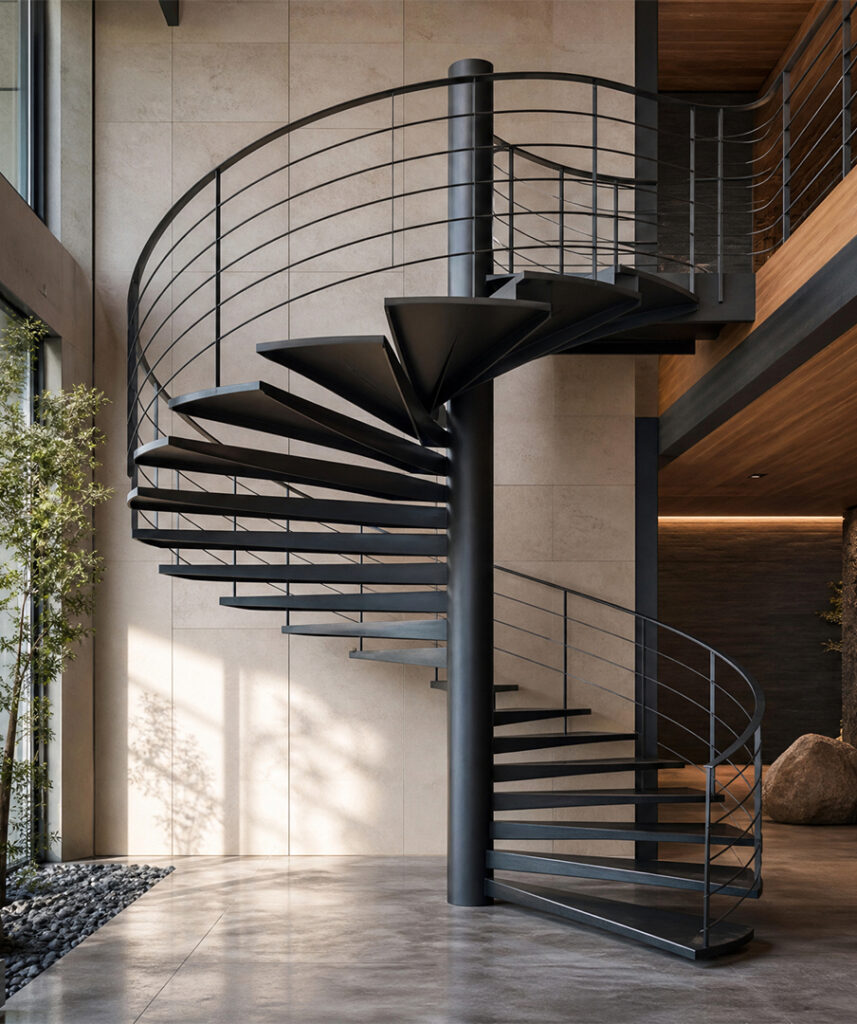

Hauteur sous plafond & calcul du pas d’hélice
Le nombre de marches et le pas de rotation sont calculés en fonction de la hauteur totale sol fini à sol fini (généralement 2,80 m à 3,60 m pour les résidences contemporaines).
Pour conserver une échappée de tête réglementaire supérieure à 2,10 m en tout point de rotation, l’angle de chaque marche est ajusté numériquement pour que le chevauchement vertical demeure sécurisant et ergonomique.
Règle de l’Échappée Hélicoïdale
Distance minimale entre le nez de la marche inférieure et le limon de la marche située directement au-dessus : minimum 2,05 m garanti.
08 • Circulation & Orientation
Départ et arrivée : l’alignement des flux
La réussite d’un escalier hélicoïdal tient au positionnement exact de sa première et de sa dernière marche par rapport aux axes de circulation de la maison.
La Première Marche
L’invitation au mouvement
Une marche de départ évasée ou un socle métallique débordant oriente naturellement l’utilisateur arrivant du séjour ou de l’entrée, évitant les trajectoires heurtées.
Le Palier d’Arrivée
La continuité de la coursive
La dernière marche se transforme en palier d’accostage intégré, assurant une liaison sans seuil avec le parquet supérieur ou le garde-corps périphérique en mezzanine.
09 • Ergonomie & Rythme
La ligne de foulée : le confort naturel du pas
La ligne de foulée est la trajectoire idéale empruntée par l’usager, située à 50 cm de la main courante intérieure. C’est sur cet axe que la formule de Blondel (2 Hauteurs + 1 Giron = 60 à 64 cm) est rigoureusement respectée pour offrir une montée sans effort musculaire excessif.
Paramètres Types pour Hélicoïdal
- Hauteur de marche : 170 mm à 185 mm
- Giron sur ligne de foulée : 240 mm à 270 mm
- Largeur de passage libre : 850 mm à 1100 mm
10 • Métallurgie Structurelle
Structure porteuse : l’intelligence de l’acier

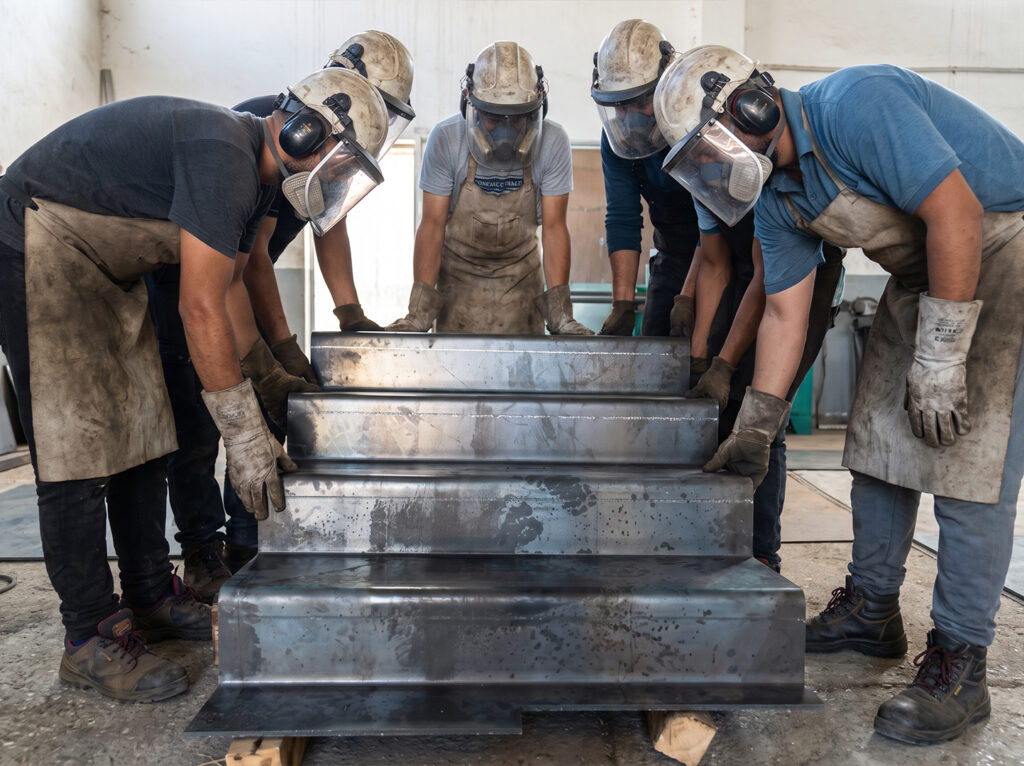

La résistance d’un hélicoïdal sur mesure repose sur la combinaison de limons débillardés et de fixations invisibles calculées aux contraintes d’arrachement et de cisaillement.
01. Limon Caissonné
Poutre Creuse Renforcée
Tôles d’acier soudées en caisson fermé avec raidisseurs internes invisibles pour absorber la torsion giratoire.
02. Platines d’Ancrage
Encastrement Invisible
Fixations scellées chimiquement dans le béton armé ou boulonnées sur poutres métalliques, dissimulées sous le sol fini.
03. Absence d’Oscillation
Stabilité Dynamique
Fréquence propre maîtrisée supérieure à 5 Hz pour éliminer tout effet de résonance lors de la marche rapide.
11 • Habillage & Toucher
Les marches : dialogue entre métal et matières nobles
Les plateaux de marches viennent s’enchâsser sur des consoles en acier plié ou dans des cuvettes mécano-soudées avec rupteurs acoustiques néoprène.
Chêne Massif 40mm
Chaleur naturelle, brossage doux et vernis mat hydrofuge.
Pierre & Terrazzo
Massivité minérale sculptée en quart de rond adouci.
- 12 • Garde-Corps Débillardé
Le garde-corps : signature de la silhouette

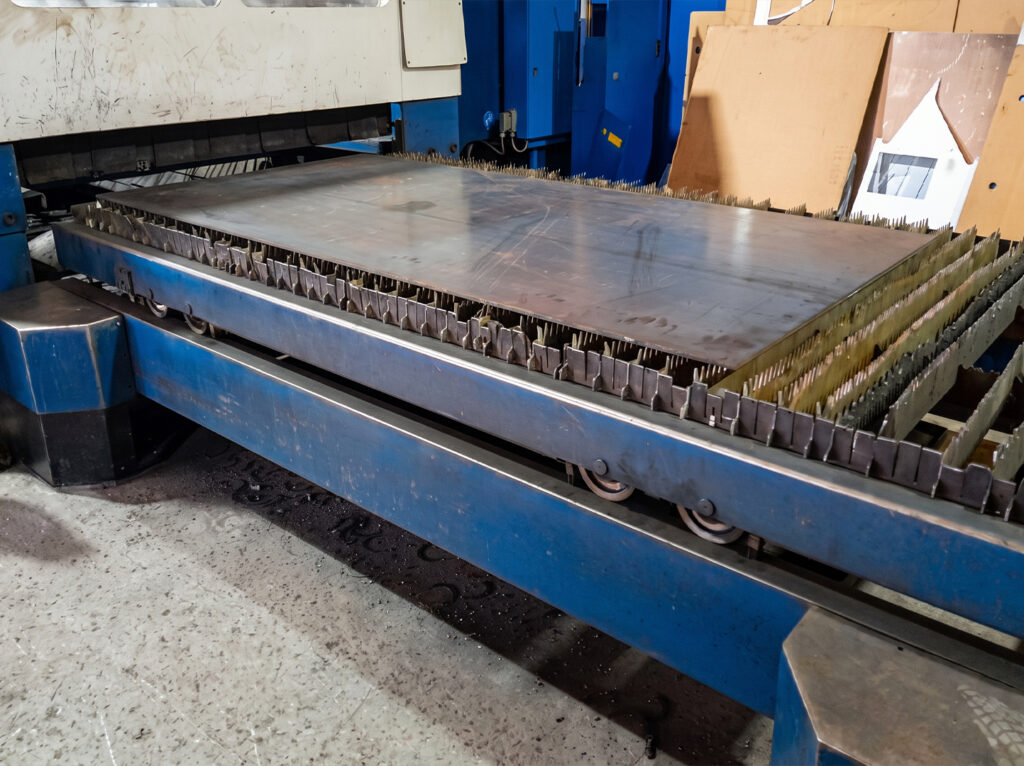

Le garde-corps participe activement à l’esthétique et à l’inertie mécanique de l’hélice. Il se décline en tôle pleine découpée au laser, en barreaudage vertical épuré ou en verre galbé.
Tôle Pleine Débillardée
Ruban Métallique Continu
Une surface d’acier fluide qui souligne la spirale comme une bande sculptée continue dans l’espace.
Claustra & Barreaudage
Trame Verticale Filtrante
Fers ronds ou plats verticaux pleine hauteur qui créent un jeu d’ombres géométriques et cinétiques.
Verre Galbé Feuilleté
Transparence Totale
Panneaux de verre trempé feuilleté cintrés à chaud, encastrés sans pinces visibles dans la structure.
- 13 • Matériauthèque Associée
Matières & sensations tactiles

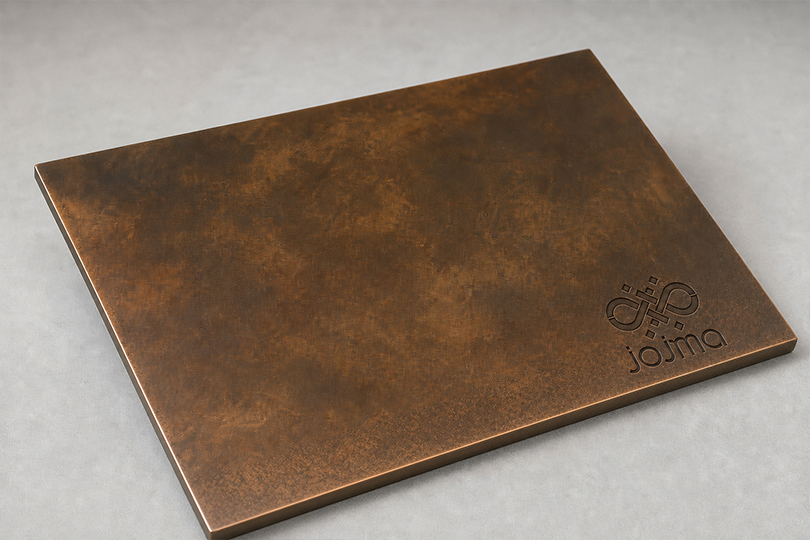

Chaque essence et chaque alliage est sélectionné pour sa stabilité dimensionnelle et sa réaction harmonieuse sous la lumière naturelle.

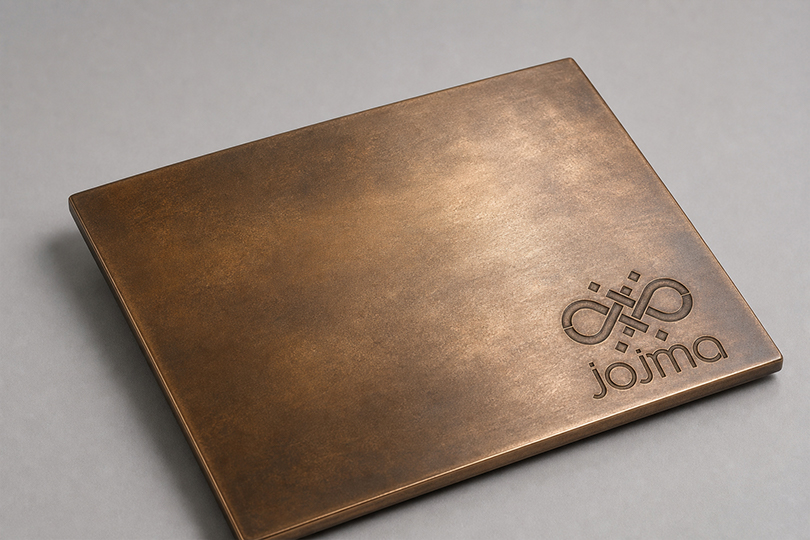

Patine Bronze à Chaud
Oxydation d’art et cire protectrice naturelle.
Chêne de Fil Brossé
Bois noble issu de forêts durables françaises.

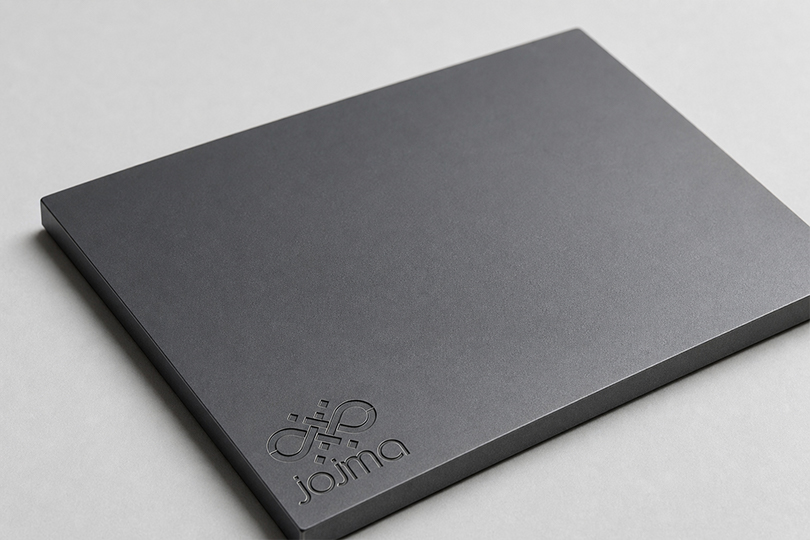

Acier Sablé Graphite
Finition texturée mate anti-reflet.

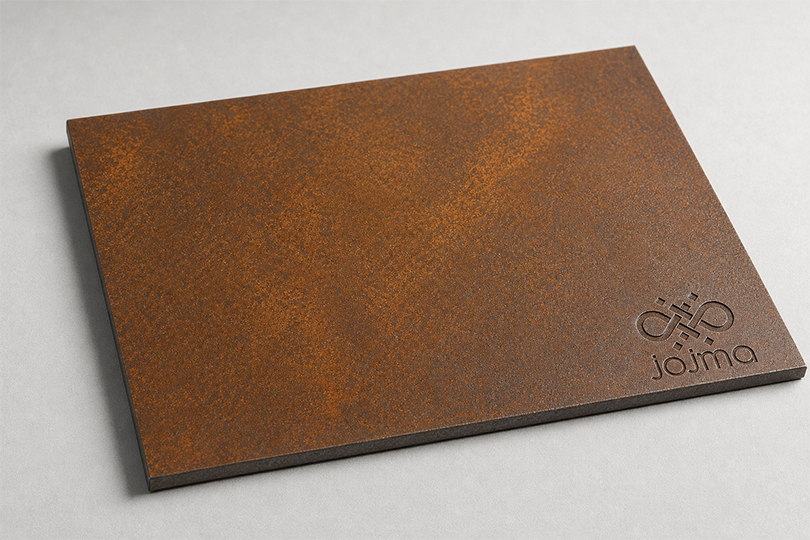

Acier corten
Absence totale de reflet vert sur tranche.
- 14 • Traitement de Surface
Finitions de haute résistance
De la poudre thermolaquée cuite au four à 200°C garantissant une résistance aux rayures exceptionnelle jusqu’aux patines manuelles faites à l’atelier par nos maîtres serruriers.
- 15 • Scénographie Résidentielle

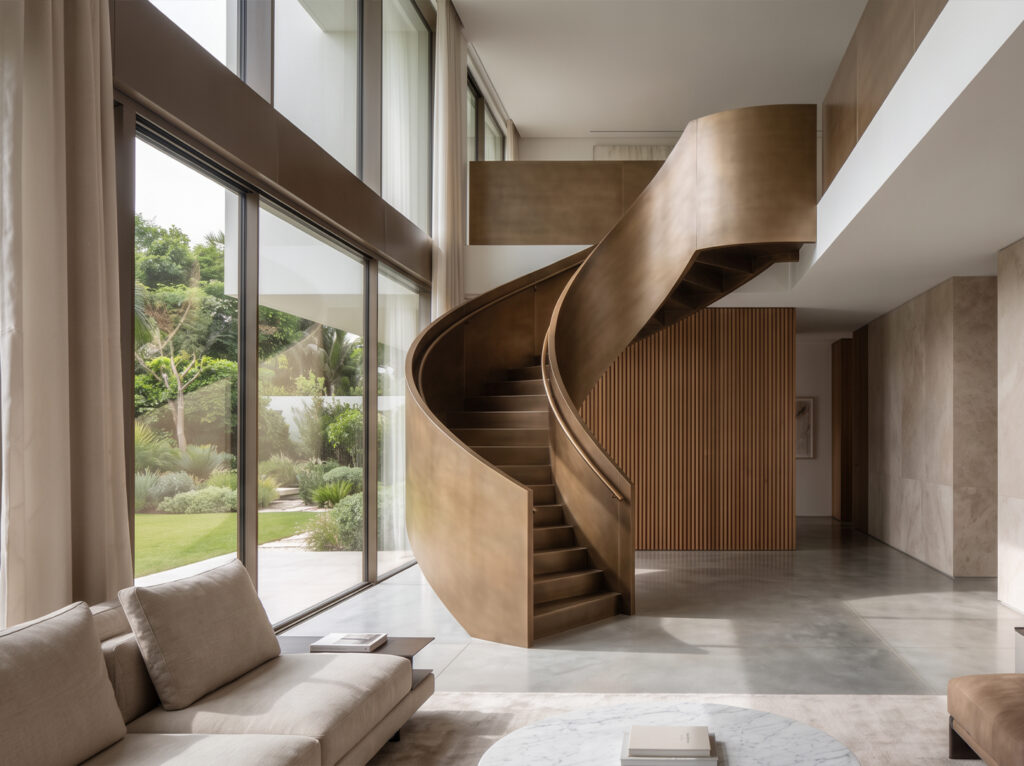

L’hélicoïdal au cœur de la
villa contemporaine
Dans l’architecture d’une villa moderne, l’escalier hélicoïdal crée un lien organique entre les niveaux sans créer d’écran opaque. Il dialogue avec les baies vitrées toute hauteur et valorise les matériaux bruts comme le béton banché et la pierre calcaire.
La liberté d’implantation
Libéré de l’obligation d’être adossé à un mur porteur, l’hélicoïdal peut être positionné au centre géométrique de l’espace de réception. Il organise la séparation subtile entre salon, salle à manger et entrée sans nécessiter de cloisons fixes.
« La courbe continue transforme le déplacement vertical en une expérience architecturale immersive. »
16 • Cas Concret
Projet réel : Villa Le Cap — Escalier hélicoïdal Ø 2,60 m
01 • Contexte
Villa contemporaine face à la mer avec hall cathédrale de 6,20 m sous plafond et verrière zénithale.
02 • Contrainte
Reprise de charge uniquement sur plancher chauffant et arrivée tangentielle sur coursive suspendue.
03 • Décision
Double limon caissonné en acier 12 mm avec platines de scellement chimique déportées hors tuyaux thermiques.
04 • Résultat
Un ouvrage sculptural sans aucune vibration, baigné par la lumière du soleil couchant.
- 17 • Macrophotographies d’Art
Détails & précision des assemblages
Des soudures arasées à fleur aux chanfreins des marches en bois, chaque point d’intersection est minutieusement poli en atelier.
Questions & Réponses
Questions fréquentes & éclairages techniques
Réponses détaillées de notre bureau d’études sur les dimensions, reprises de charges, matériaux et mise en œuvre.
L’escalier hélicoïdal possède un vide central dégagé (puits de jour) et repose sur des limons d’échiffre extérieurs cintrés et autoportants, sans aucun mât vertical. À l’inverse, l’escalier colimaçon s’organise rigoureusement autour d’un fût ou noyau central porteur unique sur lequel rayonnent les marches.
Le diamètre dépend de la hauteur à franchir, de la largeur de passage souhaitée et de la géométrie de l’escalier. Pour un usage confortable, une trémie d’environ 160 à 200 cm de diamètre constitue souvent une bonne base de conception. Chaque projet est toutefois dimensionné sur mesure afin d’équilibrer emprise au sol, largeur des marches, pente et hauteur de passage.
Un escalier hélicoïdal sans noyau central repose sur une structure métallique travaillant principalement à travers ses limons courbes, ses marches et ses points d’ancrage aux planchers. Les sections d’acier, assemblages et fixations sont dimensionnés selon la portée et les charges du projet afin de limiter les déformations et d’assurer la rigidité de l’ensemble.
L’acier est particulièrement adapté aux formes hélicoïdales grâce à sa résistance et à sa capacité de cintrage. Il peut être associé au bois, au verre, à l’inox, au laiton, au bronze ou au Corten. Les patines métalliques, finitions mates, teintes foncées ou habillages nobles permettent de souligner la continuité de la courbe et de donner à l’escalier une présence plus sculpturale.
Oui, dans certains projets, à condition que la structure existante offre des points d’ancrage suffisamment résistants et que la trémie soit compatible avec la géométrie de l’escalier. Un relevé sur site et une étude structurelle permettent de déterminer si les planchers existants peuvent reprendre les charges ou si des renforts localisés sont nécessaires avant fabrication et installation.
Étude Préalable & Modélisation 3D
Prêt à dessiner le mouvement de votre espace ?
Transmettez-nous vos plans d’architecte ou dimensions de trémie pour une étude géométrique et structurelle personnalisée sous 48 heures.
