Fabrication escalier sur mesure : de l’atelier à l’installation
La Fabrication escalier sur mesure transforme les plans techniques en un ouvrage précis et durable. Découpe, cintrage, soudure, assemblage, contrôle et installation sont maîtrisés à chaque étape pour garantir une réalisation parfaitement adaptée au projet.
- Manifeste d’Atelier
« Un escalier ne prend réellement forme qu’au moment où le dessin rencontre la matière. »
La fabrication et l’installation d’un escalier métallique d’exception ne tolèrent aucune approximation. Chaque projet doit respecter scrupuleusement l’équilibre géométrique du volume, les tolérances de fabrication dimensionnelles, la résistance mécanique des assemblages et la noblesse des matières sélectionnées. De la maîtrise des contraintes de transport jusqu’aux réalités du chantier gros œuvre, notre méthode de compagnonnage assure une continuité sans faille entre l’intention de l’architecte et l’ouvrage habité.
- Savoir-faire compagnonnique & précision numérique
03 • Validation Préliminaire

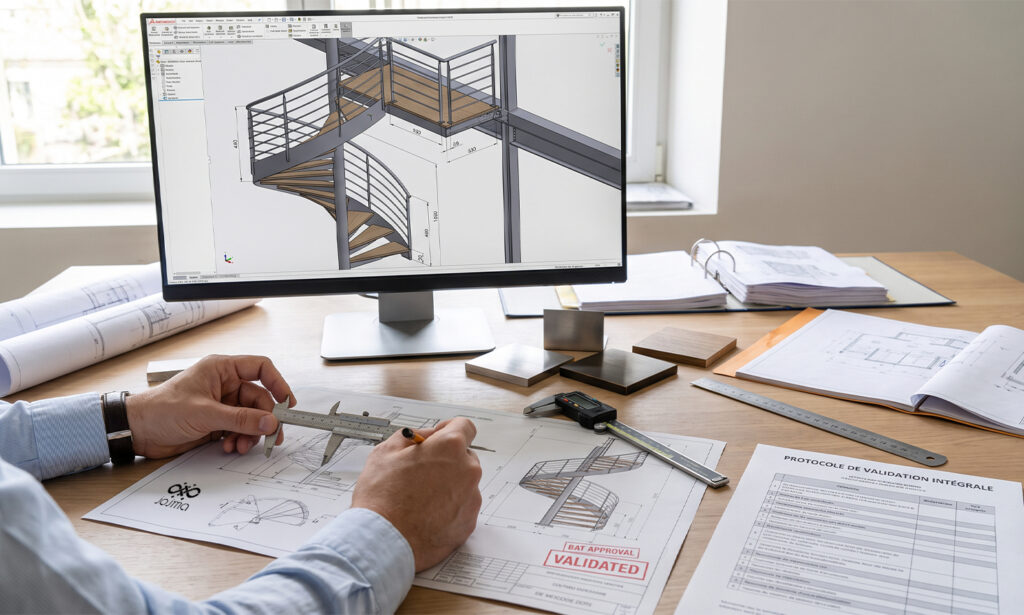

Avant l’atelier : le protocole de validation
intégrale
Avant toute Fabrication escalier sur mesure, l’ensemble des paramètres structurels et dimensionnels fait l’objet d’un audit approfondi, croisant les plans d’architecte et les relevés métrologiques réalisés sur site. Cette étape permet de valider précisément les dimensions, les niveaux, les ancrages et les contraintes avant le lancement en atelier.
01. Géométrie & Niveaux
Concordance des altimétries sol fini à sol fini et vérification des aplombs de trémie.
02. Points d’Ancrage & Structure
Sondage des armatures béton, repérage des gaines techniques et descentes de charges Eurocode.
03. Échantillonnage Matières & Finitions
Validation physique des teintes de thermolaquage, patines manuelles et essences de bois.
04. Accessibilité & Cheminement Chantier
Calibrage des tronçons d’après les ouvertures existantes pour un acheminement sécurisé.
- • Traduction Technique
Du plan à la fabrication : le passage à l’exécution
Dans chaque Fabrication escalier sur mesure, la modélisation BIM 3D permet de générer les fichiers DXF et STEP destinés aux machines de découpe numérique, tout en fournissant aux compagnons les gabarits de calage à l’échelle 1:1 pour garantir précision et conformité en atelier.

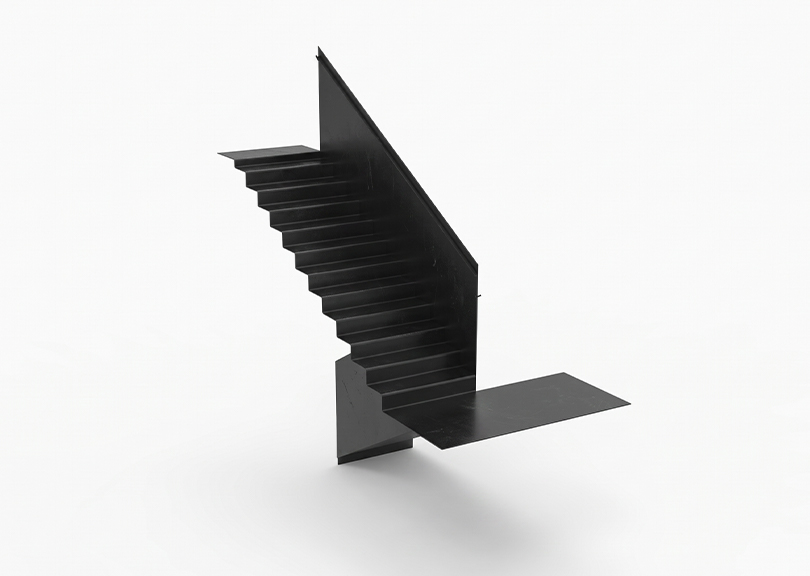

Étape A • Maquette 3D
Génération des enveloppes volumétriques et vérification des lignes d’échappée.

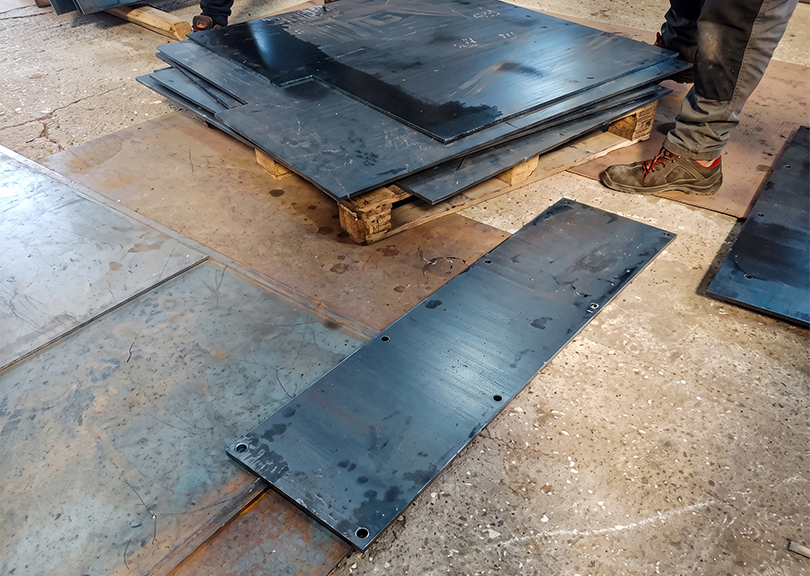

Étape B • Calepinage DXF
Imbrication optimisée sur tôles certifiées avec repérage gravé au laser de chaque pièce.

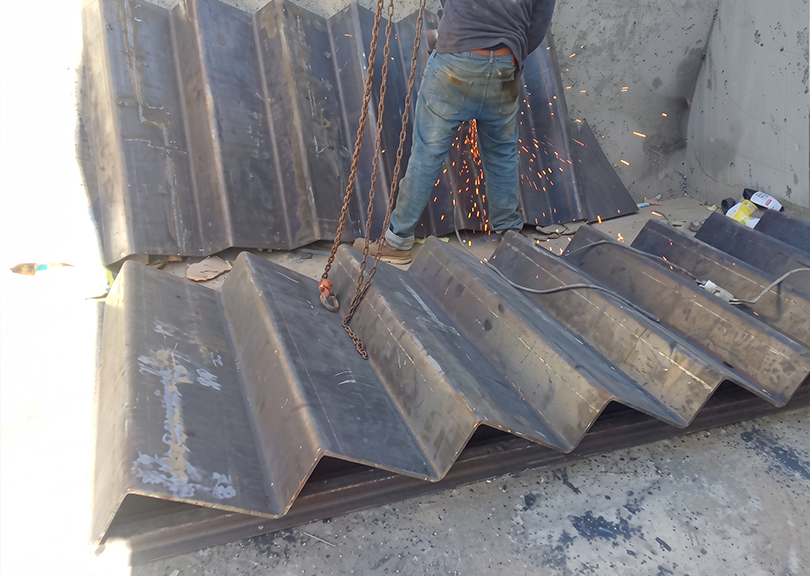

Étape C • Composant Usiné
Pièce brute débarrassée de sa calamine, chanfreinée et prête au pré-assemblage.
- Noblesse Métallique
La matière brute : plaques, profilés & aciers de structure
Nous travaillons exclusivement des aciers de nuance S275JR et S355J2 certifiés 3.1, garantissant une ductilité idéale pour le cintrage à froid et une homogénéité moléculaire absolue pour des cordons de soudure indétectables sous la laque.
Tôles Forte Épaisseur
8 à 15 mm pour limons
Tubes de Structure
Profils sans soudure apparente

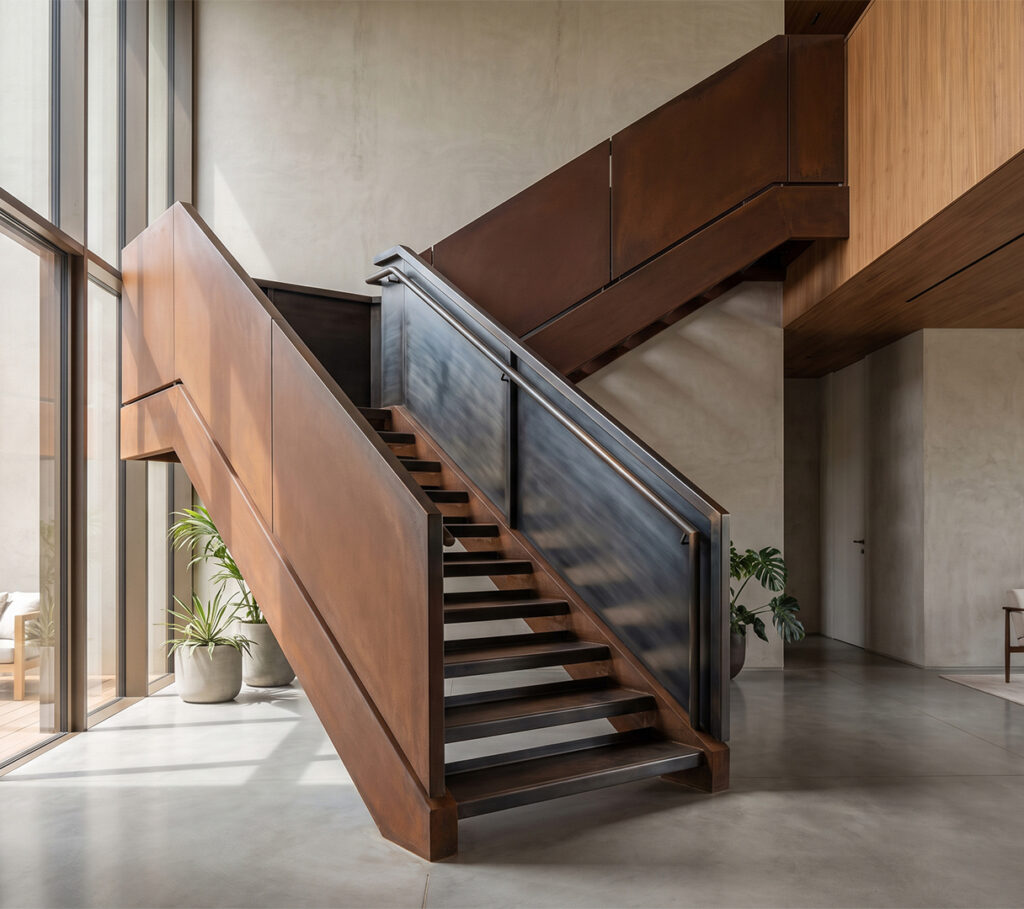

Acier Corten Authentique
Nuance A cor-ten auto-patinable
Inox Marin 316L
Austénitique pour extérieurs
06 • Compagnonnage

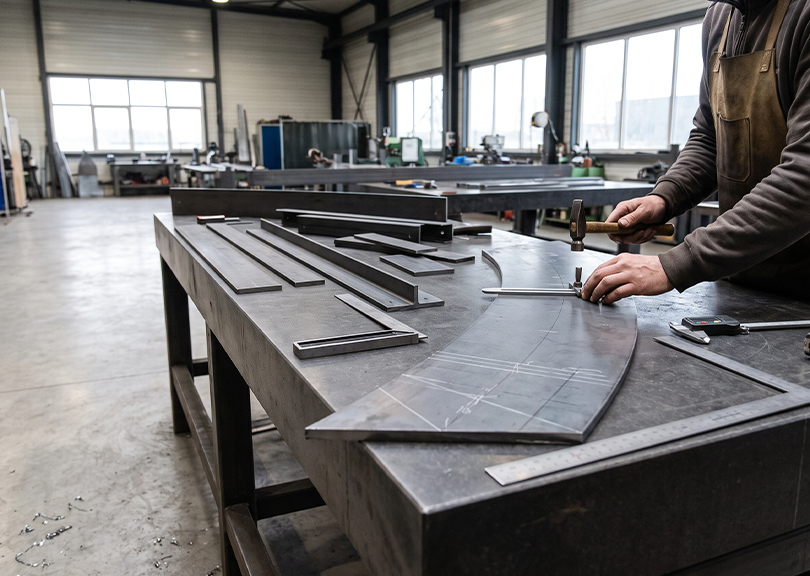

Traçage & préparation manuelle
Malgré la puissance des commandes numériques, le traçage au trusquin et au pointeau sur marbre reste le geste d’excellence du compagnon serrurier. Chaque repère de marche, chaque axe de rotation et chaque réservation de fixation sont reportés manuellement pour garantir un alignement optique irréprochable.
Le Saviez-vous ?
Le marbre d’atelier utilisé dans notre manufacture présente une planéité garantie à 0,05 mm sur une longueur continue de 14 mètres.
- Précision Industrielle

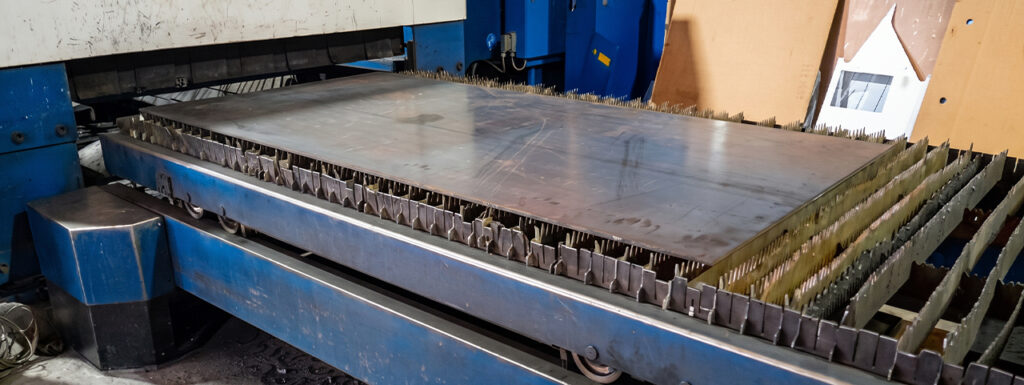

Découpe laser & jet d’eau haute précision
La découpe laser fibre optique 10 kW découpe les tôles jusqu’à 25 mm d’épaisseur avec une netteté de tranche sans bavure. Pour les assemblages complexes de métaux dissemblables ou de pièces très épaisses, le jet d’eau abrasif garantit une coupe froide sans altération thermique des caractéristiques de l’acier.

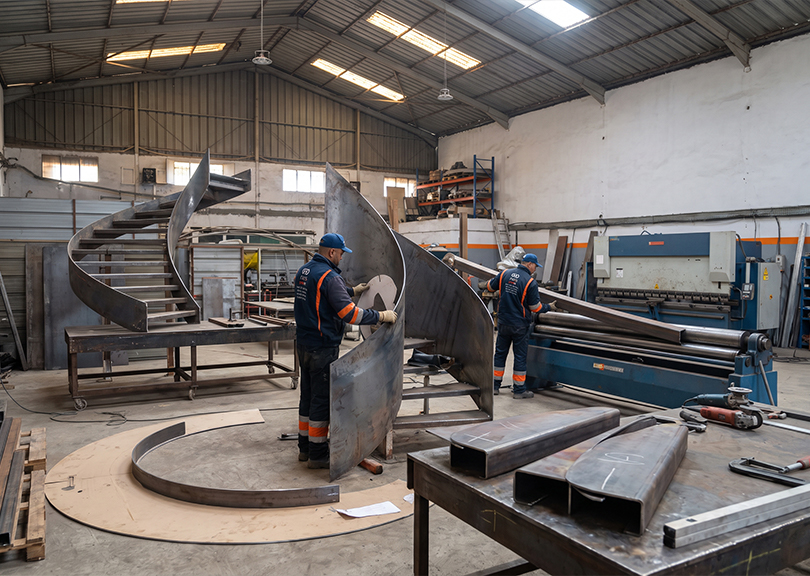

Roulage & Pliage
Cintrage tridimensionnel & mise en forme des courbes
Pour les escaliers hélicoïdaux et colimaçons, les limons extérieurs et les mains courantes subissent un roulage débillardé : une opération de chaudronnerie complexe alliant torsion et cintrage selon une hélice mathématique continue.
- Roulage sur rouleuse hydraulique 4 rouleaux à commande numérique
- Pliage des bacs de marche sur presse plieuse 320 tonnes
- Ajustement des rayons variables sur gabarits bois d’épannelage
Le Calage à Blanc
Contrôle final & procès-verbal de réception
Avant tout pointage définitif, l’intégralité des sous-ensembles (limons, consoles, marches, potelets de garde-corps) est bridée sur marbre à l’aide de serre-joints lourds et de vérins de calage pour vérifier l’équerrage et la fluidité des lignes.
Vérification 01
Continuité des Limons
Contrôle de l’absence de facettes ou de cassures de courbure sur la longueur entière.
Vérification 02
Horizontalité des Marches
Calage laser au 1/10e de millimètre de chaque platine support de marche.
Vérification 03
Épure du Garde-Corps
Vérification des espacements réglementaires et de la hauteur constante de la main courante.

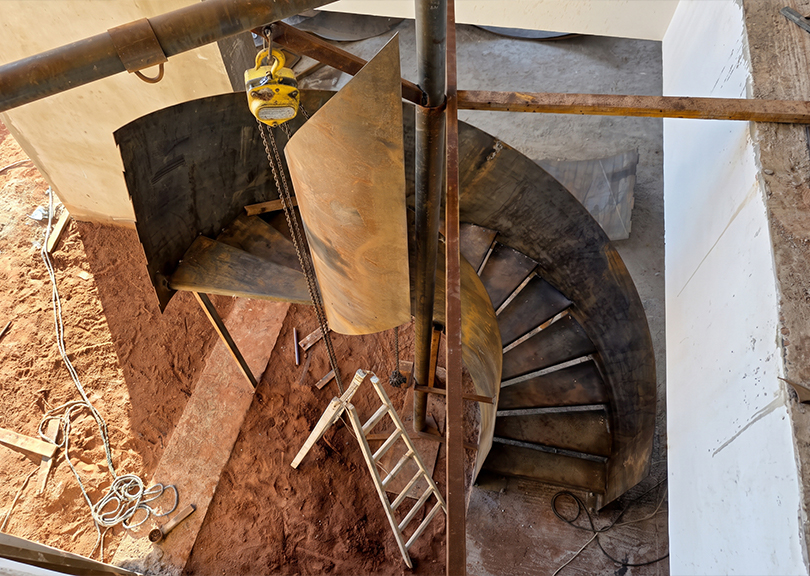

10 • Géométrie Structurale
Assemblage mécanique & bridage géométrique
L’assemblage conjugue usinages d’emboîtement invisibles et fixations mécaniques calibrées. Les brides de maintien préviennent toute déformation sous l’effet de la chaleur lors du futur soudage.
Objectif
Garantir que les tronçons s’assembleront sur le chantier sans nécessiter le moindre meulage ou forçage in situ.
- Métallurgie d’Art

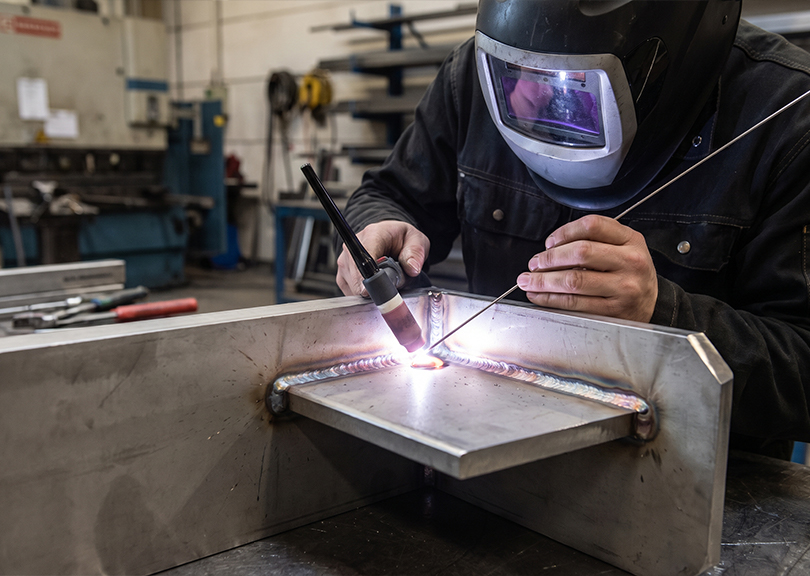

Soudure TIG & MIG pulsé : la fusion invisible
La soudure sous gaz inerte (Argon pur) garantit des cordons sans porosité ni projections. Nos maîtres soudeurs qualifiés selon les normes EN ISO 9606 assurent un meulage progressif à grain décroissant jusqu’à la totale disparition des jonctions métalliques.
Soudure TIG Pénétrante
Fusion homogène à basse température préservant la planéité des tôles minces.

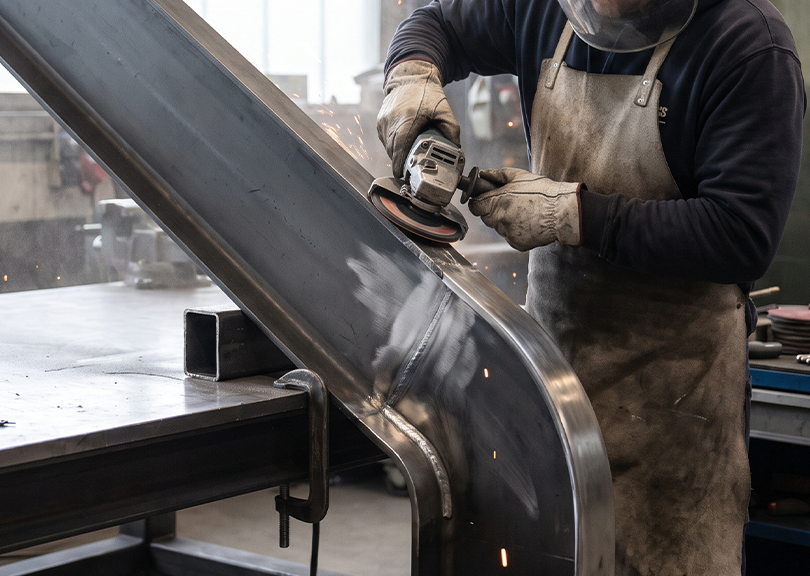

Arasage & Meulage Fin
Élimination des surépaisseurs pour une surface douce et sans aspérité au toucher.

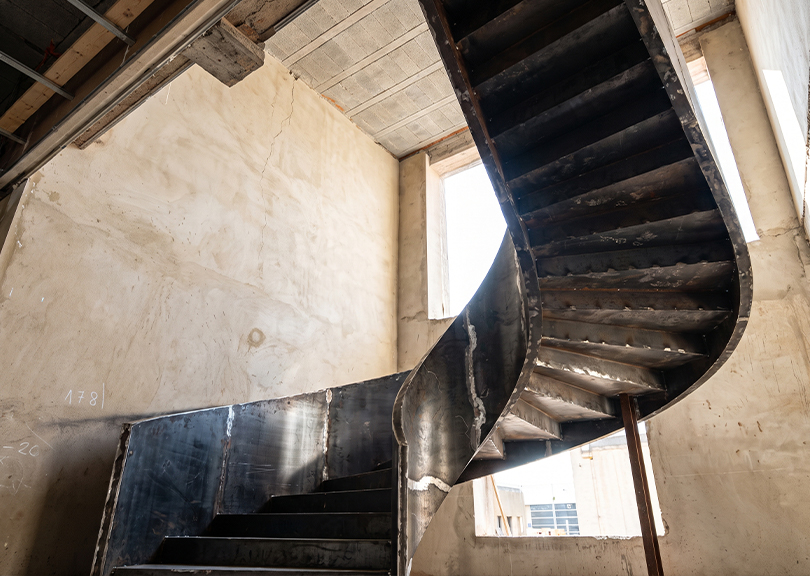

Contrôle par Ressuage
Vérification de l’absence totale de microfissures internes dans les nœuds porteurs.

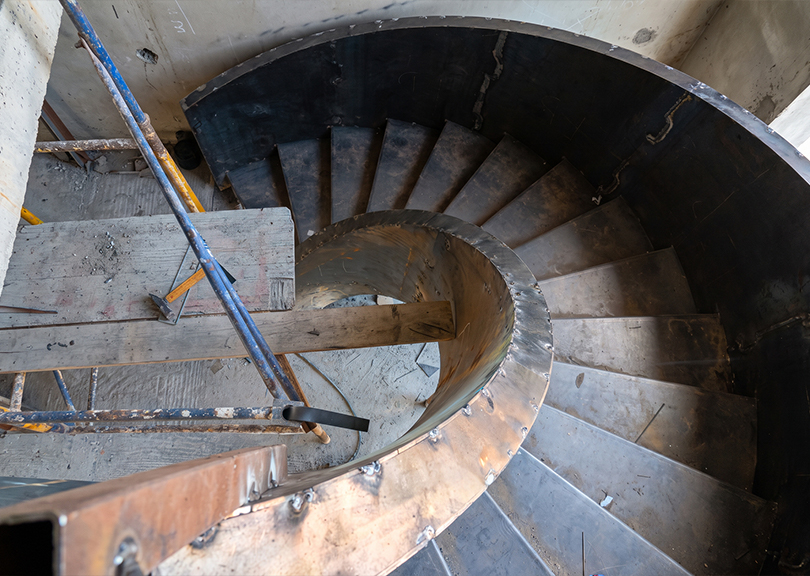

Audit Final Atelier
Contrôle qualité avant expédition
Avant que le moindre composant ne soit conditionné, notre responsable qualité valide une grille de 42 points de contrôle : régularité de la brillance au brillancemètre, épaisseur de laque au micromètre magnétique, intégrité des chanfreins et présence de la visserie d’assemblage spécifique.
- Déploiement In Situ
L’arrivée sur chantier : orchestration & déploiement
Dès l’arrivée de nos camions d’intervention, l’équipe de pose installe la zone de travail sécurisée : balisage, dépose des protections de sol néoprène et positionnement des outillages aspirants.

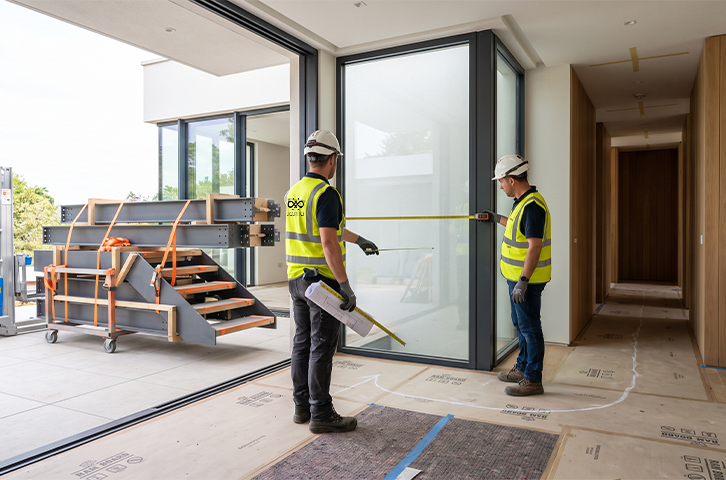

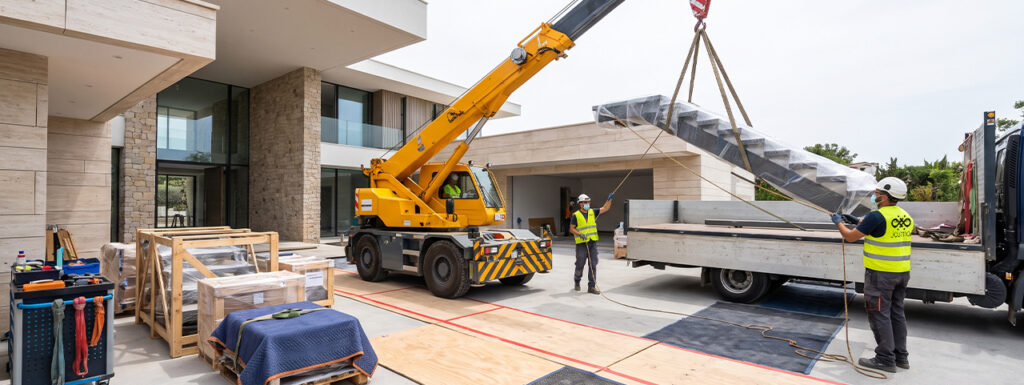

Ingénierie de Levage
Anticiper l’accès au chantier & les contraintes de site
Qu’il s’agisse d’un hôtel particulier en cœur d’îlot urbain ou d’une villa sur les calanques, nous planifions les autorisations de voirie, les portances de sol pour les patins de grue et les gabarits de franchissement d’ouvertures.
Prise en compte des baies coulissantes, portes d’entrée et fenêtres de toit.

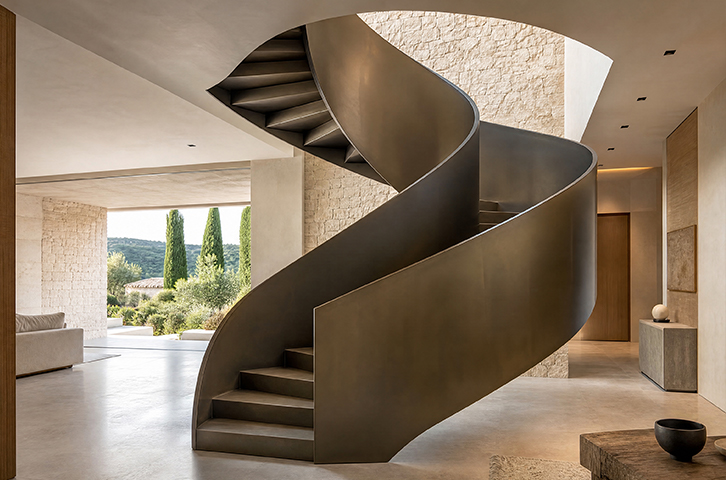

Une hélice monumentale sans mât central, conçue comme une véritable pièce sculpturale au cœur d’une demeure contemporaine provençale.
Étude de cas : Escalier hélicoïdal caissonné à Saint-Paul-de-Vence
Implanté dans un séjour cathédrale de près de 6 mètres de hauteur, cet escalier hélicoïdal s’inscrit dans une trémie circulaire de 2,80 m. Sa structure métallique caissonnée, entièrement cintrée et mécano-soudée, permet de libérer le centre de l’hélice tout en conservant une grande finesse visuelle. Les courbes continues accompagnent naturellement la circulation entre les niveaux et transforment l’escalier en élément architectural majeur de la villa.
Dimensionnement Rigoureux
Questions fréquentes & éclairages techniques
Réponses détaillées de notre bureau d’études sur les dimensions, reprises de charges, matériaux et mise en œuvre.
La Fabrication escalier sur mesure commence par l’étude technique et la modélisation 3D, puis se poursuit par la découpe, le cintrage, le soudage et l’assemblage en atelier. Après contrôle qualité et finition, l’escalier est livré puis installé sur chantier
La Fabrication escalier sur mesure peut associer acier, inox, Corten, laiton, bois, verre ou pierre naturelle. Le choix dépend de la structure, du style architectural, de l’usage et des conditions d’exposition de l’escalier.
Chaque étape de Fabrication escalier sur mesure fait l’objet de contrôles précis : dimensions, géométrie, assemblages, soudures et alignements. Un prémontage peut également être réalisé afin de vérifier la conformité de la structure avant son installation définitive.
Oui. Après la Fabrication escalier sur mesure en atelier, nous pouvons assurer la livraison, la manutention, le levage et l’installation sur site. Les derniers réglages et contrôles sont réalisés afin de garantir une intégration précise dans l’architecture du projet.
